La Tecnologia della settimana: TERMOGRAFIA
Questa settimana abbiamo deciso di parlare di TERMOGRAFIA, una tecnologia usata nelle nostre manutenzioni di impianti fotovoltaici.
TERMOGRAFIA
La termografia è una tecnica di analisi basata sull’acquisizione di immagini nell’infrarosso. Lo strumento utilizzato per rilevare le immagini termografiche si chiama termocamera. Facendo un paragone semplice, la termocamera è come una macchina fotografica, dotata di sensori particolari in grado di rilevare la temperatura superficiale dei corpi e renderla leggibile in una mappa a colori.

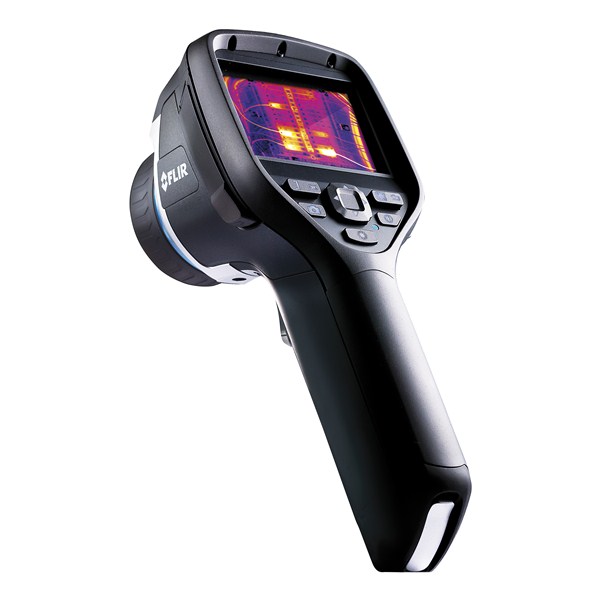

1.Termocamera a infrarossi
AMBITI DI UTILIZZO
La termografia può trovare numerosi campi di applicazione, grazie alla sua versatilità nell’analizzare elementi che possono essere molto diversi tra loro. Un’immagine termica è fondamentale per tutti i tecnici, che si occupano di manutenzioni e non solo; fornisce importanti informazioni sui dispositivi ispezionati. Proprio per la sua validità, questa tecnologia è utilizzata in molteplici ambiti, tra cui: edilizia, impiantistica, distribuzione elettrica, industria meccanica e siderurgica.
TERMOGRAFIA E FOTOVOLTAICO
In particolare, le indagini termografiche vengono effettuate sugli impianti fotovoltaici, per individuare problematiche legate al surriscaldamento delle celle. Infatti, qual’ora ci sia un sospetto di surriscaldamento dei pannelli, che genera il cosidetto fenomeno di hot spot, è necessario intervenire il prima possibile per evitare un calo di produzione energetica. Solitamente, in questi casi interviene un tecnico qualificato, il quale si recherà sull’impianto per individuare le celle surriscaldate che andranno sostituite. Nel termogramma in figura si possono notare facilmente le celle difettose, le quali sono di colore arancione, ben distinte dal resto del pannello. Gli impianti fotovoltaici funzionano al meglio ad una temperatura ambiente di 25°, e temperature superiori riducono notevolmente il rendimento dell’impianto.

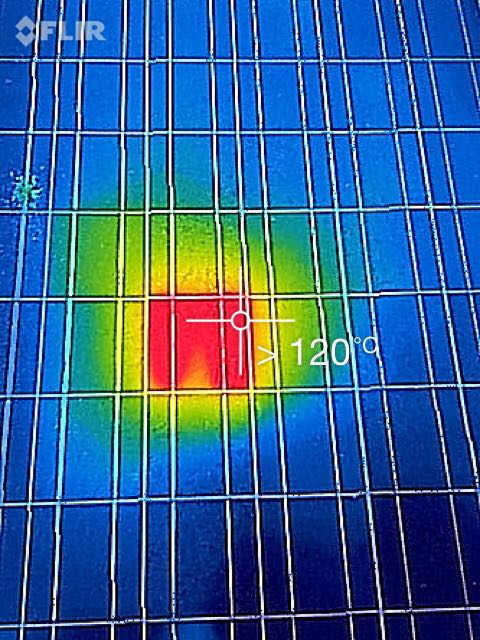

2.Cella con Hot Spot
Per localizzarle, l’operatore dovrà effettuare un’analisi termografica sui moduli, che mostrerà grazie alla differenza di colore quale sarà la cella soggetta ad hot spot.
La termografia inoltre è indispensabile in tutti gli interventi di efficientamento energetico. Infatti, nel campo dell’edilizia, consente di individuare anomalie nell’emissione delle energie termiche, che saranno la base per eseguire interventi di coibentazione, e eliminazione dei ponti termici.
3.Analisi termografica su edificio
Essa è necessaria anche come indagine preliminare, per poter elaborare un documento di certificazione energetica.
VANTAGGI
Ci sono varie caratteristiche che rendono particolarmente vantaggiosa la termocamera, per rilevare le temperature. Ecco le princiapli:
-
permette di analizzare la temperatura di qualsiasi corpo, senza entrarvi in contatto (requisito fondamentale per la sicurezza dei tecnici)
- aumenta le probabilità di individuare in modo preciso il guasto o gli elementi difettosi, anche qualora essi non fossero ancora critici
- non richiede l’interruzione degli impianti, anzi, va fatta con impianti a regime
- consente interventi mirati e preventivi, con conseguente riduzione dei costi di manutenzione
- riduce il rischio di pericoli come incendi o blocchi produttivi improvvisi.
